米朗MIRAN滑塊式磁柵尺測量系統
一、 米朗MSK自帶導軌滑塊式磁柵尺簡單介紹：
米朗自帶導軌滑塊式磁柵尺，解決了客戶安裝對中不良導致的信號不準的問題。安裝更方便，信號更穩定。MIRAN磁柵尺適合超長行程的精密測量，0-100米或者更長可以定制。本產品是磁柵測量系統，讀磁頭、磁尺根據磁感應的原理進行工作。可以配套顯示儀表顯示控制。本產品主要用于各種加工裝備、機械運行的精密測量。
二、 米朗MSK自帶導軌滑塊式磁柵尺性能特點：
1.非接觸、高速測量。
2.高分辨率。
3.極強的抗污和抗油能力。
4.簡易的安裝方式。
5.極好的經濟性。

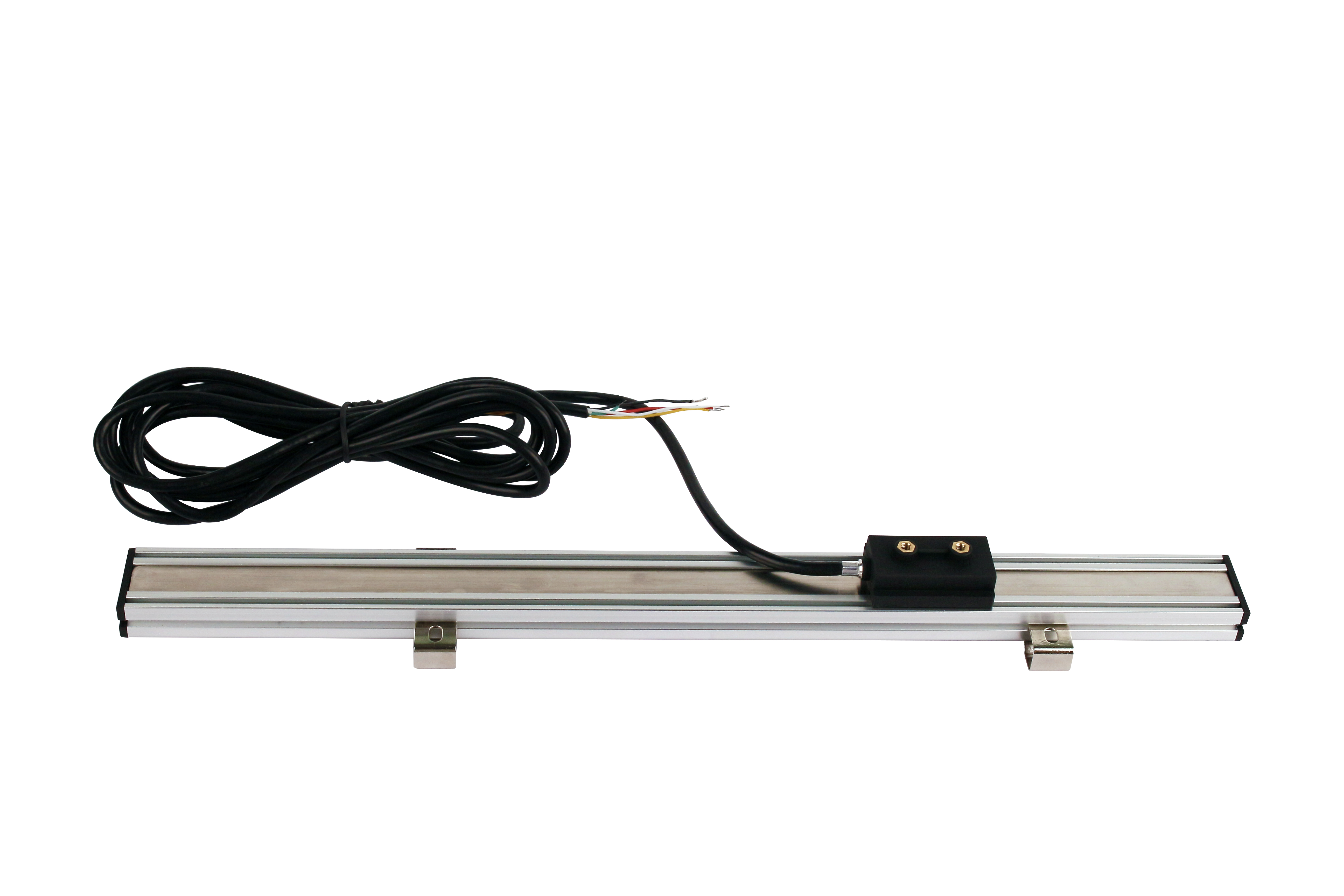

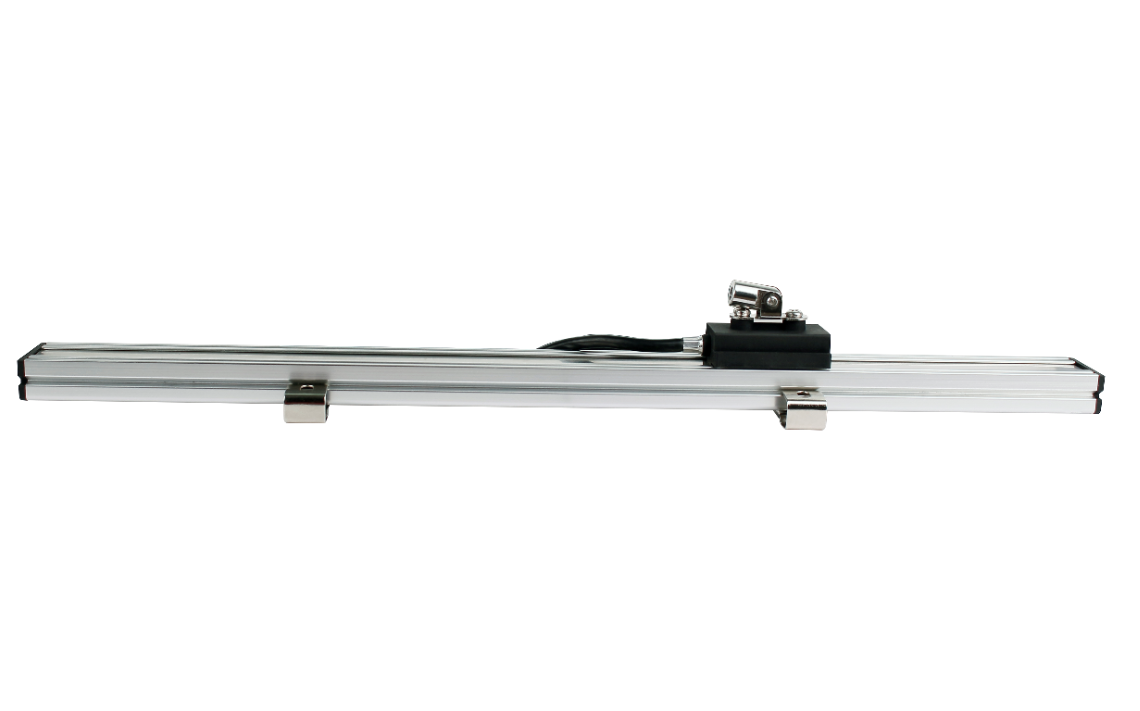

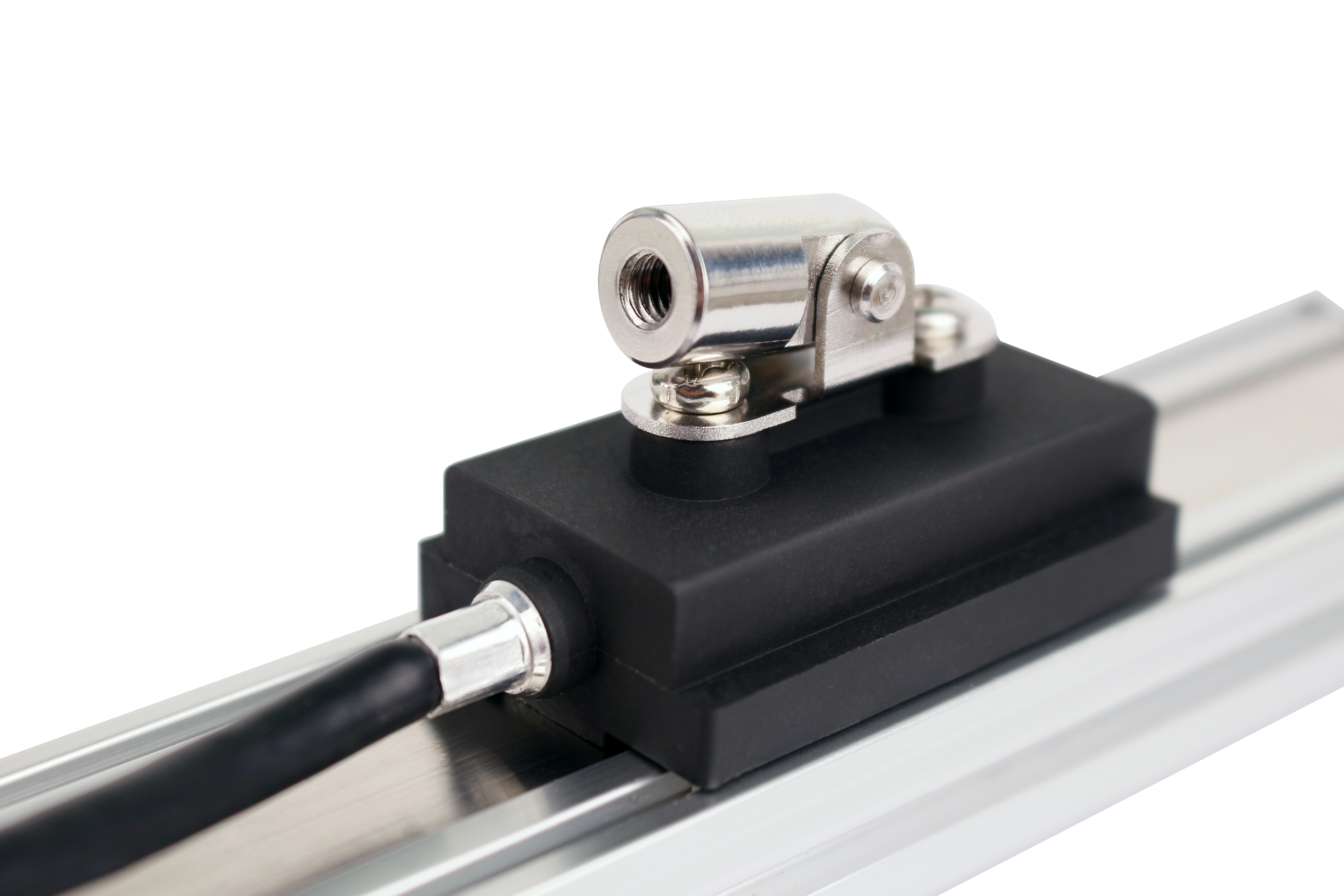

三、 米朗MSK自帶導軌滑塊式磁柵尺實拍圖：

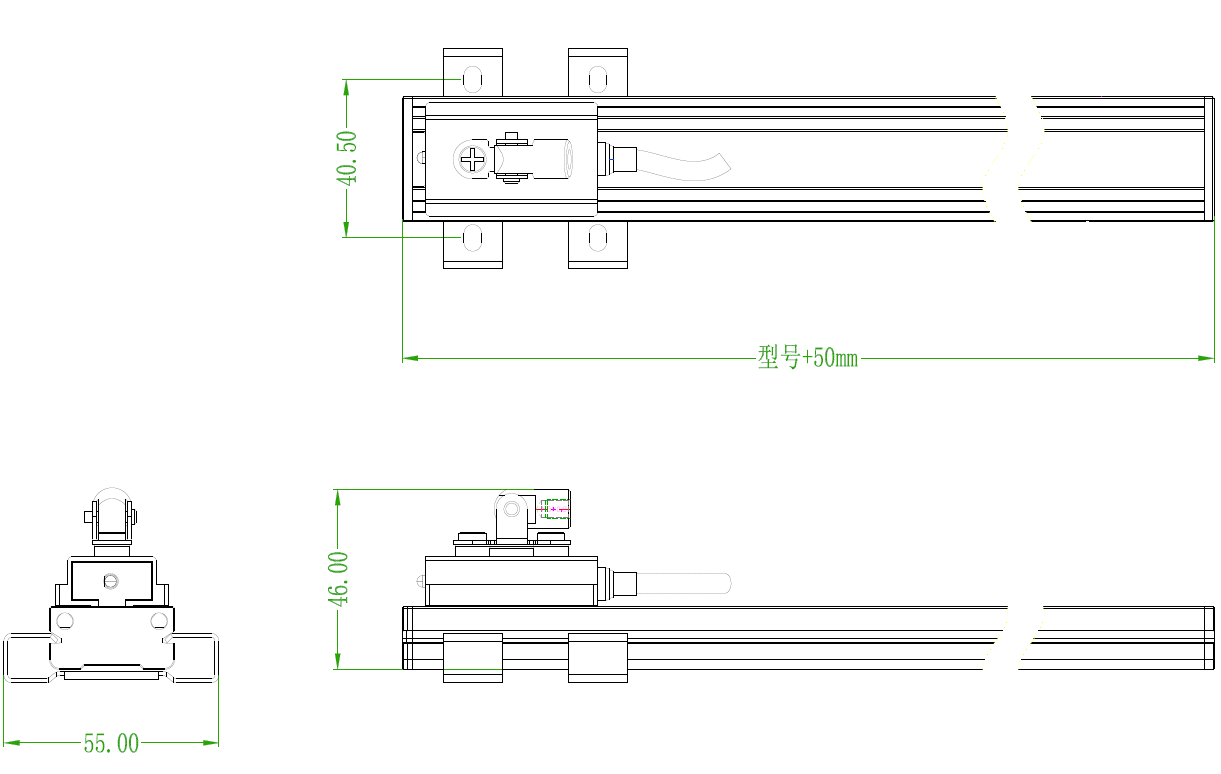

四、 米朗MSK自帶導軌滑塊式磁柵尺安裝尺寸圖：
五、 米朗MSK自帶導軌滑塊式磁柵尺技術參數：
|
分辨率
|
5μm
|
|
工作電壓
|
5 ~ 30V DC
|
|
輸出信號
|
A / B / Z
|
|
精度指標(20℃)
|
±50μm/m
|
|
重復精度
|
Max. ±1個單位分辨率（單方向）
|
|
測量長度
|
用戶指定（無限制）
|
|
安裝間隙
|
Max. 2.5mm
|
|
移動速度
|
Max. 25m/s
|
|
空載電流
|
Max. 30mA
|
|
輸出電流
|
Max. 50mA（每路信號）
|
|
工作溫度
|
-20℃ ~ +85℃
|
|
保護等級
|
IP68（IEC60529:2001）
|
|
線脹系數
|
~ 17 × 10-6/K
|
|
抗干擾(EMC)
|
Electrostatic discharge(ESD: EN61000-4-2)；Radio-frequency(EN61000-4-3, EN61000-4-6)；
Electrical fast transient(EFT: EN61000-4-4)；
Surge(EN61000-4-5)；
Power frequency magnetic field(EN61000-4-8)；
|

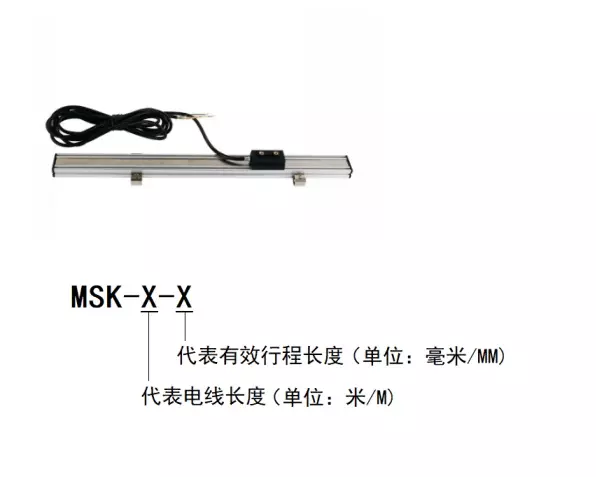

六、 米朗MSK自帶導軌滑塊式磁柵尺選型指引：
七、 米朗MSK自帶導軌滑塊式磁柵尺接線定義：
